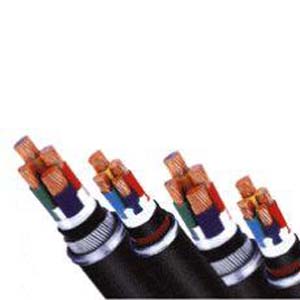

聚氯乙烯絕緣耐火電力電纜
本產品廣泛適用于高層建筑、地下鐵道、地下街、大型電站及重要的工礦企業等與防火安全和消防救生有關的場所。電纜根據GB/T12706、G B12666 6(等同IEc60502、 lEc60331)標準生產。
工作溫度:電纜導體的最高額定溫度為70℃
線芯短路溫度:短路時最長持續時間不超過5s,電纜導體的最高溫度不超過160℃。
電纜敷設環境溫度:不低于O℃。低于0℃時,電纜必須預先加溫。
敷設彎曲半徑:單芯電纜允許的最小彎曲半徑為電纜外徑的20倍,多芯電纜允許的最小彎曲半徑為電纜外徑的15倍。
火焰溫度及持續供火時間: A級火焰溫度950一1000℃,持續供火時間90ml幾; B級火焰溫度750—800℃,持續供火時間90min。

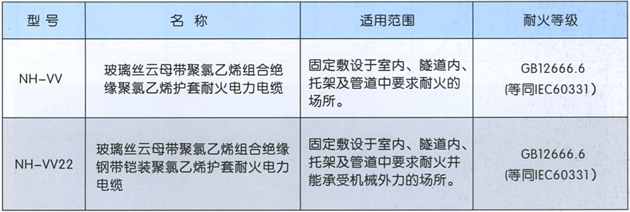

電纜型號、名稱及適用范圍

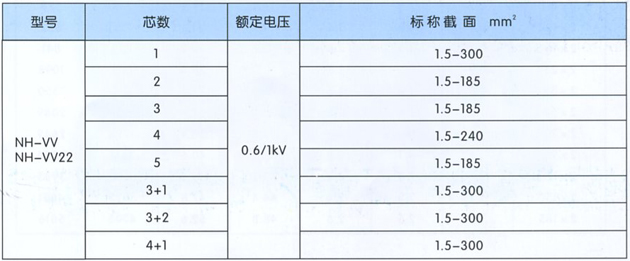

電纜規格

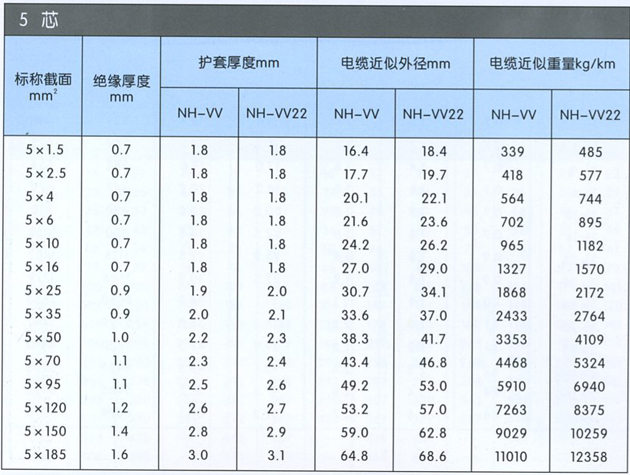

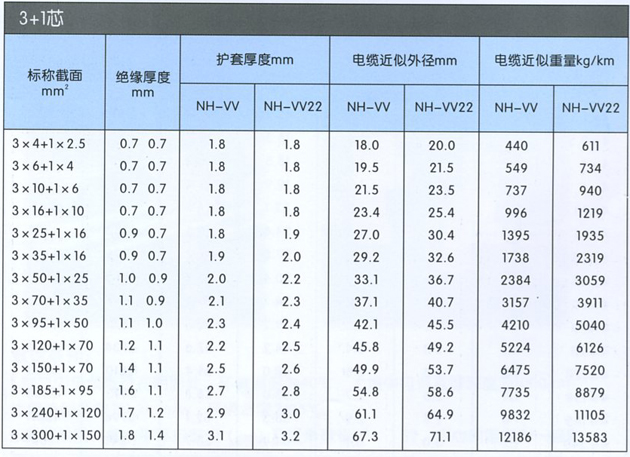

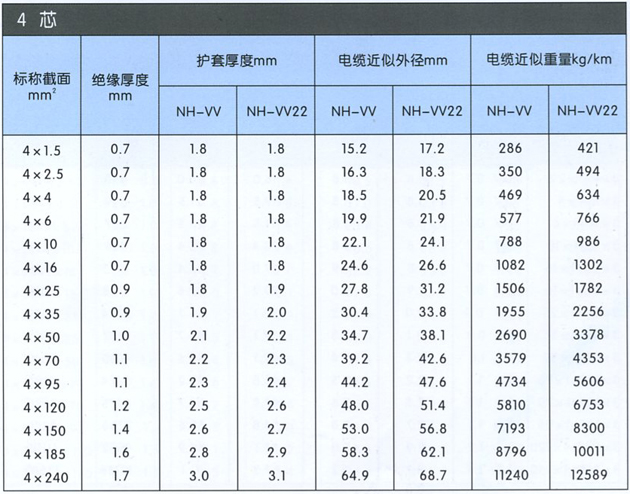

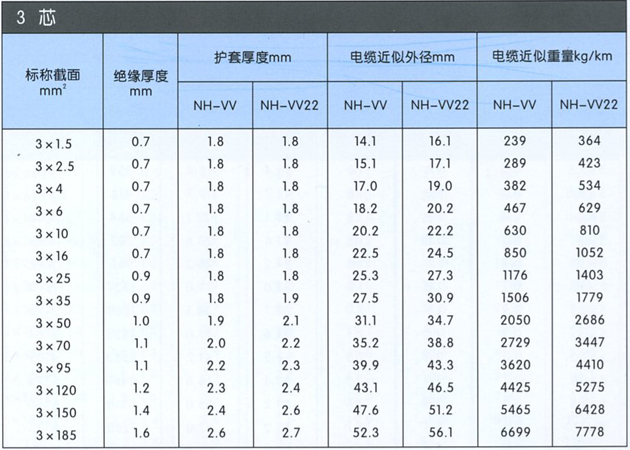

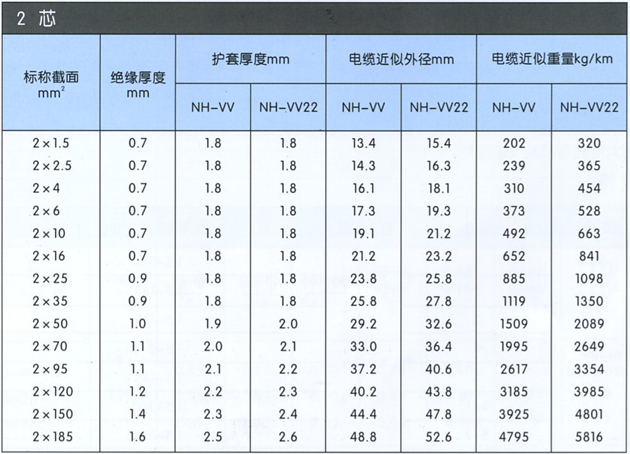

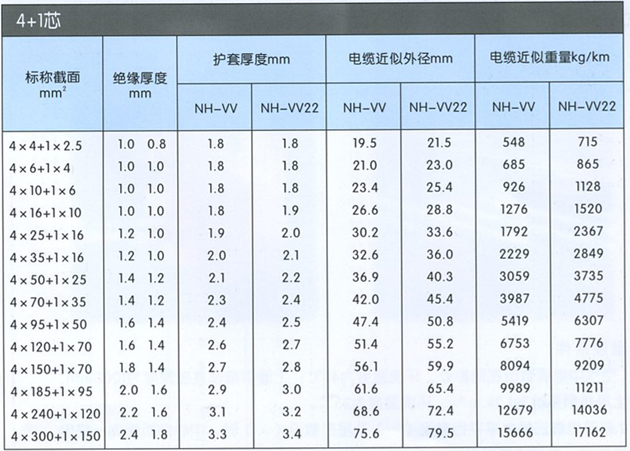

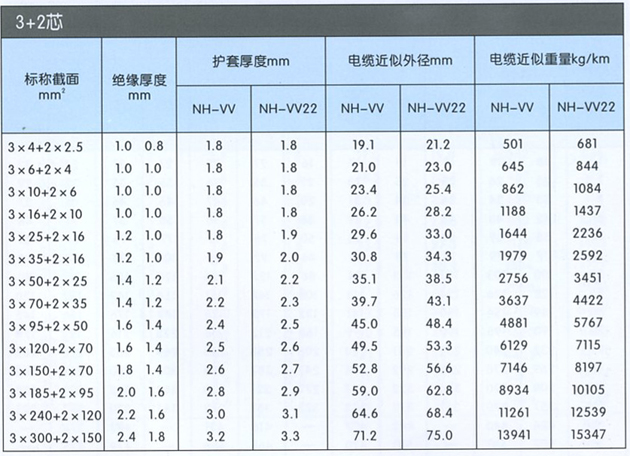

電纜結構尺寸

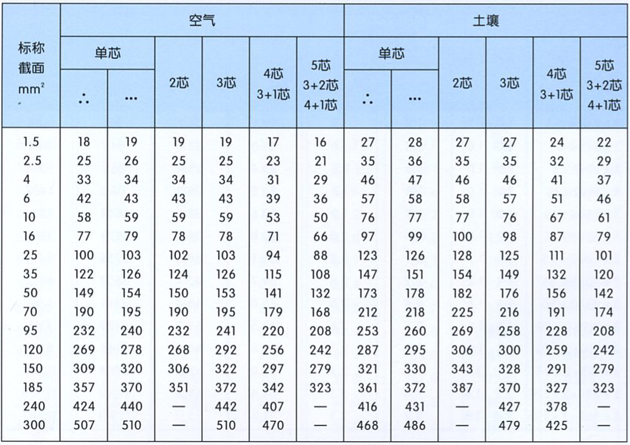

1KV PVC絕緣耐火電力電纜載流量(A)
敷設條件:
1、空氣中電纜敷設在陰影處,環境溫度為40攝氏度;土壤中電纜直埋深度為1000mm,土壤熱阻系數為1.2KM/W,環境溫度為25攝氏度。
2、單芯電纜三根水平平行敷設及星形敷設時,中心間距均為一倍電纜外徑;多芯電纜為單根敷設。

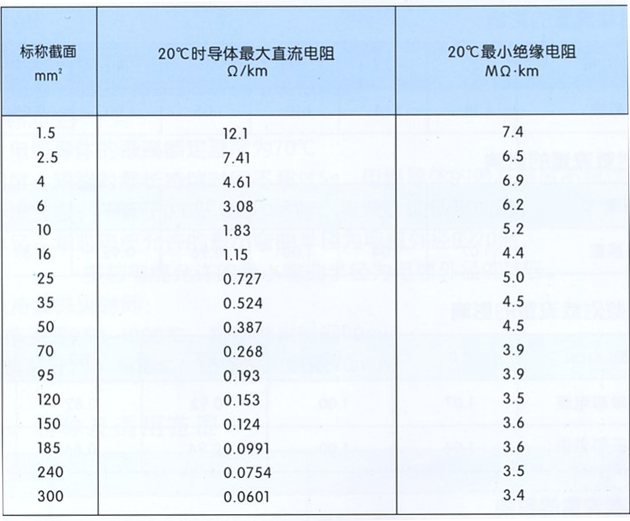

導體直流電阻及絕緣電阻
環境條件對電纜載流量的修正系數
空氣溫度對載流量的影響
土壤溫度對載流量的影響

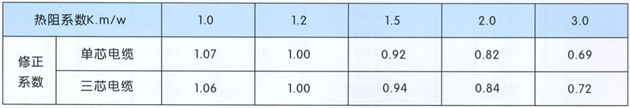

土壤熱阻系數對載流量的影響
敷設深度對載流量的影響

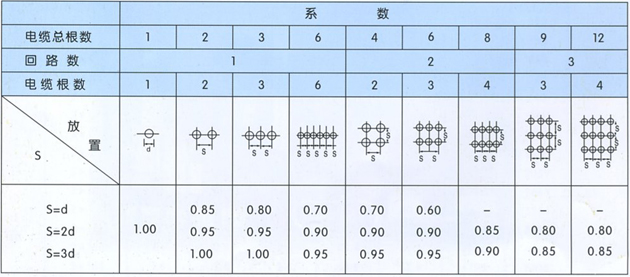

多芯電纜水平敷設組間距離變化
